包裝機的動作調試，主要的依據是工作循環圖.所以我們先要了解工作循環圈的基本概念和編制方法，然后才能研究如何具體地進行動作的調試.

一、包裝機工作循環圖的基本概念

    包裝機的包裝土藝過程，是嚴格地按次序、有節秦地循環進行的.從包裝件產品到包裝另一件產品的時間間隔稱為工作循環周期，用T，表示.工作循環周期是由包裝機的生產率所決定的。在工作循環周期內，包裝機每個執行機構都要完成一定的周期運動，對包裝對象進行加工，然后返回起始位置，一等待下一次周期運動的開始.每個執行機構從周期運動開始到下一次周期運動開始的時間間隔稱為執行機構的運動周期。

     由此可見，要提高包裝機的生產率，除了增加頭數之外，就必須減少執行機構的運動周期時間，也就是說要盡量縮短執行機構的行進運動時間。工作運動及停息時間，返回運動時間和返回后的等待停息時間。具體措施是:①選擇的包裝工藝，以簡化包裝工藝路線，②采用合理的工藝參數;⑧選擇適當的運動機構，盡量提高各執行機構運動的協調性，并盡量使各機構的運動時間互相重合。這些都為了縮短整個執行機構的運動循環周期，以達到提高包裝速度和提高包裝機生產率的目的。

     所謂包裝機工作循環圖，就是以圖線來表達包裝機各個執行機構循環運動的特征、動作順序和動作的相互協調關系的圖形。工作循環圖的橫坐標可以用時間表示，也可以用運動分配軸的回轉角度表示.而后者因更適合于測量和調試，故應用比較廣泛.工作循環圖的繪制方式有圓環形和直線形兩種，直線形實際上是圓環型的展開。因直線形更便于繪制和閱讀，并能更適合于表達機械及氣液壓傳動，故應用比較廣泛.

    直線形工作循環圖的表示方法為:用一條水平線段來表示一個執行機構運動循環周期的動作變化，將各個執行機構在同一個運動周期的運動狀態分別表達出來，并畫在同一個坐標上互相對照.表示運動狀態的方法是:執行機構在某段時間內如果是運動的可用斜直線表示(前進或上升則向上斜，后退或下降則向下斜);執行機構如果是靜止或做連續勻速轉動或振動的則用平直線表示。此外，為表達清楚必要時可附加簡要的文字說明.

    通過上述的分析，說明包裝機的工作循環圖是十分重要的。通常工作循環圖是在包裝機開始技術設計之前，根據初步設計方案先行編制出來，并在技術設計完成后，再依據實際情況進行必要的修改補充，后成為正式的工作循環圖。

    包裝機工作循環圖的主要作用有:

    (1)通過工作循環圖，確定各執行機構的運動規律、動作次序和相互協調關系.并以此為依據進行包裝機傳動裝置和運動機構的設計.
    (2)通過工作循環圖，可分析研究影響包裝機生產率的各個主要因素.從而在不影響必要的包裝工藝條件的前提下，找出合理的改進措施，縮短執行機構的運動循環周期以提高包裝機的生產率。    (3)根據工作循環圖，在包裝機安裝時及維修后進行必要的動作調試.使之達到或恢復到設計的佳工作狀態。

二、包裝機執行機構動作的測試與調整

    在掌握了工作循環圖之后，應如何在生產現場對包裝機執行機構的動作進行測試和調整呢?還有，如果包裝機的生產條件改變了;改換了另一種包裝材料;改變了包裝規格尺寸或者被包裝物料的理化特性有了變化，使包裝機原定的工作循環顯得不適應，又應當如何處理呢?

1.工作循環圖的現場測試

    對包裝機動作的調整先應該在生產現場上對執行機構的動作進行測試，然后對照已有的工作循環圖去進行.當生產條件改變，原有的工作循環圖已不適應時廠也要先在工作循環圖上進行研究分析，修改以后還要作必要的驗算ic然后在現場上對執行機構的動作進行邊測試邊調整。所以，現場側試是設備管理、維修技術人員必貓掌握的技能之一 。其方法是:

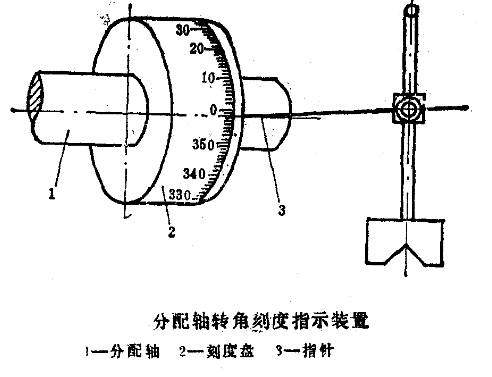

    (1)在包裝機運動分配軸的外圓上或在與這根軸相連接的盤狀零件上，粘貼一個自制的刻度環或刻度盤。360度的分度要盡可能精確，刻度環的展開長度等于軸或盤狀零件外徑的周長。此外，還要在機盤上安設一根指示刻度的指針如圖所示為分配軸轉角刻度指示裝置.





    ( 2)為安全起見，在測試時要拉開電力開關，并斷開保險，以機器運行的方向，用手扳動電動機的皮帶輪進行測試。
    ( 3)應當以包裝物剛進入包裝工位I作為整個循環運動的起點，此時分配軸上的刻度應指示為零。繼續扳動皮帶輪并觀察各執行機構的動作狀態，記錄好其起點、終點、前進、后退、停息和擺動角度對應于分配軸的轉角刻度.直到全部動作結束，包裝物離開機器為止.經過多次重復測試，核對無誤后便可利用這些資料編制出機器的實際工作循環圖，然后同設計的工作循環圖相比較，決定是否需要對某一個機構的動作進行調整。



      2.執行機構動作的調效

    大多數包裝機都是由電動機通過減速器帶動分配軸，再由分配軸通過各種傳動裝置，運動機構或控制裝置來帶動各個執行機構(參看圖4-27.圖4-}-43及圖4-55).如要將某個執行機構的動作起始點向前或向后調整，可將傳動這個機構的連接處脫開，讓分配軸向前或向后轉過一定角度之后再連接起來。那些靠撞塊壓迫行程開關、桿等發訊元件、再通過電磁閥、液壓閥、電磁轉換開關、撥叉、珠等裝置去控制執行機構動作的，只要改變撞塊的位置就行。



 靠時間繼電器徑制的執行機構，調整時間繼電器的的給定時間旋扭，即可改變這些機構的動作規律.有些執行機構是由壓力繼電器控制的一，、當控制油路壓力超過其平衡彈簧的作用力時，機構就并始動作。調整平衡彈簧的螺旋，改變彈簧的彈力便可使動作延后或者提前。有些執行機構，還可以通過改變其連接座上的月牙形固定螺絲孔的位置，來適當調整其接觸包裝物的時詢或相位�，F將各種常用的調整方法分述如下.







     (1)調整撞塊位置.典型的實例是灌瓶壓蓋機灌裝閥的充氣、等壓、排氣動作.它是靠連接在環形導軌上的掩塊壓下灌裝周的桿或旋轉旋動閥的周蓋來操縱的。松開固定螺絲撞塊便可沿著環形導軌移動，調整到適當位置再重新固定。其它由氣液、電氣行程開關控制的執行機構，都可以通過改變撞塊位置去調整其動作.

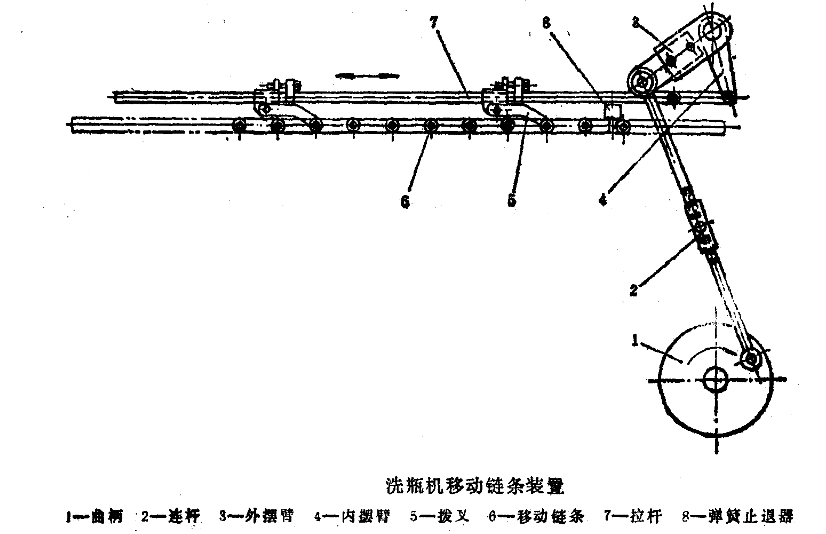

    (2)調整連桿長度.例如洗瓶機的移動鏈條裝置(如圖5-12所示)由曲柄I通過連桿2和擺臂3} 4帶動拉桿7作往復直線運動，鉸接在拉桿上的棘爪形撥叉5推動鏈條作間歇性單向直終撰動。改變擺臂3的長度可調節鏈條移動行程;旋轉連桿“中間的雙頭螺母可改變連桿的長度而使鏈條移動行程的終點改變，伸長連桿，鏈條行程終點將向后移;縮短連桿，鏈條行程終點便向前移。這方法常用于調整裝在鏈條瓶盒中的瓶子與洗滌水噴嘴的對中。還有如圖所示的棘輪裝置，旋轉連桿上的雙頭螺母也可改變連桿長度，使棘輪間歇運動的起止位置隨之改變。

   (3)調整齒拉齒條的嚙合位置。要改變齒輪傳動的執行機構的動作相位，即其動作與分配軸的轉角配合關系，可先將原來的嚙合位置作一記號，脫開嚙合，然后用手扳動分配軸那一端的齒輪轉過一個適當角度后，再將齒輪裝回去。由于嚙合位置改變了，這個機構的動作將會提前或者延后。同理，改變齒輪和齒條的嚙合位置也可以調整往復運動機構的運動起止位置。由于這種調節方法少要改變一只齒的位置，故只能用于粗調。而不能進行精確的調節。

    (4)調整鏈輪與鏈條的嚙合位置.這同齒輪傳動的調節原理一樣，先脫開鏈條，扳動分配抽轉過一個適當角度再將鏈條雄上，便可使被傳動機構的運動相位改變。

   (5)調整連接器的固定位置。有些傳遞扭矩不大的執行機構，通常連接器用緊固螺釘與傳動軸連接。如松開這些緊固螺釘，將連接器與軸相對轉過一個角度再將抓釘上緊，便可改變這個機構的動作相對位置。例如灌瓶機進瓶星輪的連接座就有四個月牙形緊固螺釘孔，可適當調節其連接位置，使撥瓶動作能與托瓶座的運動取得良好配合.有些桿與軸的連接不用鍵而用徑向的螺釘固定，松開這些螺釘可適當調節其徑向相對位置.

 (6)調整時間繼電器、壓力繼電器的給定數值，可調節其給定時何旋扭或平衡彈簧旋扭，而適當改變動作的時間或相位。
