本文以全自動包裝機生產線控制系統的設計為背景，介紹PLC在同步控制系統中的應用。由于以紙、塑料薄膜、復合材料為包裝材料的生產線得到越來越廣泛的應用，包材的準確傳送顯得尤為關鍵，特別是在多級傳動電機同步運行控制中，各傳動電機在升速或降速的過程中要求多級傳動電機能夠及時地同步運行。可以采用PLC對包裝機械進行自動控制。要使自動模切壓痕機等包裝類機械實現電氣系統的自動化控制，需要將經典的繼電―接觸器控制系統中的大部分聯鎖控制轉移到PLC中實現，繼電―接觸器控制系統將大大地簡化，成為只含有一些必要的電氣聯鎖的系統，成為PLC系統指令的有條件的執行者。

 全自動包裝機是一個多控制點、多傳動的復雜機械控制裝置，整個包裝機的工作過程如下。

（1）  啟動主電機時，主電機帶動設備上相關機械傳動裝置運行，印刷電機也開始運行，同時其他電器也處于運行狀態，例如：加熱器、空壓機、復合泵等都開始工作。

（2）  當包裝袋經過著墨、烘干之后進入切刀部分，由主切刀切成要求的袋長，然后開始進入糊口部分，這就要求主電機與印刷電機之前的速度達到匹配，不至于使包裝袋褶皺。

（3）  包裝袋進入糊口部分時，要經過涂膠、上膠、加熱，之后進入底貼部分，與底貼色帶粘合之后進入下一環節。其中底貼色帶由底貼電機帶動，而其與主電機在速度上有

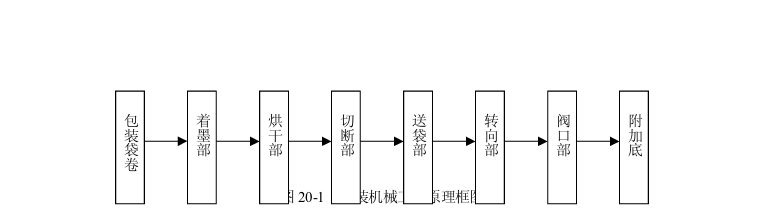

一個嚴格的匹配關系，這樣才能使袋子底部粘貼合格。經過底貼環節之后，由傳送帶送到出袋部分，再由電磁閥控制其數量之后以要求的數量送出。其工作過程如下圖所示。 由于包裝機械是一個非常復雜的控制系統，所以本章只介紹檢測與計數系統的工作原理。

由于包裝機械是一個非常復雜的控制系統，所以本章只介紹檢測與計數系統的工作原理。 質量監控系統從包裝外透明紙包裝機上采集檢測器的信號，通過個計數器對該信號進行累加，當累加值 Nl 達到預置值 8000（即設備累積生產了 8000 個產品）時輸出一脈沖信號（用于驅動報警燈），用以提醒機臺人員進行質量檢查。

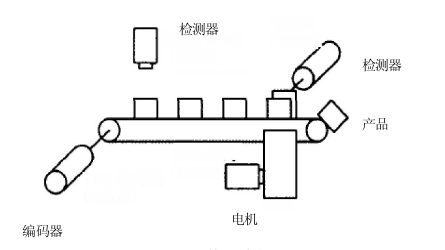

脈沖信號輸出后，系統通過第二個計數器對檢測器的信號進行累加，同時監測包裝外透明紙包裝機上手動剔出按鈕的觸點狀態（常開），如第二計數器的累加值N2達到800（即脈沖信號發出后再生產了 800 個產品）前系統監測到手動剔出按鈕的觸點閉合（即執行手動剔出動作），則累加值 Nl 清零。同時停止脈沖信號輸出。如第二計數器的累加值 N2 達到 800（即脈沖信號發出后再生產了 800 個產品）后系統仍未監測到手動剔出按鈕（3S279）的觸點閉合（即未執行手動剔出動作），則系統包裝外透明紙包裝機上的停機按鈕（3S272）發出停機指令，同時第二計數器清零。 再次啟動設備后，第二計數器重新開始計數，如在累加值N2到達 800 前仍未檢測到手動剔出按鈕的觸點閉，則再次停至執行手動剔出動作為止。結構如圖所示。錯誤! 根據檢測系統的工作過程可以繪制其工作框圖如圖20-3 所示。
